Структурирование системы
Известны четыре модели системного структурирования:
q модель хранилища данных;
q модель клиент-сервер;
q трехуровневая модель;
q модель абстрактной машины.
В модели хранилища данных (рис. 4.3) подсистемы разделяют данные, находящиеся в общей памяти. Как правило, данные образуют БД. Предусматривается система управления этой базой.
Рис. 4.3. Модель хранилища данных

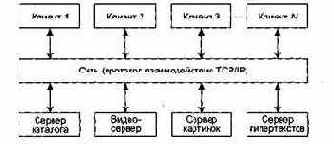

Модель клиент-сервер используется для распределенных систем, где данные распределены по серверам (рис. 4.4). Для передачи данных применяют сетевой протокол, например TCP/IP.
Рис. 4.4. Модель клиент-сервер
Трехуровневая модель является развитием модели клиент-сервер (рис. 4.5).
Рис. 4.5. Трехуровневая модель
Уровень графического интерфейса пользователя запускается на машине клиента. Бизнес-логику образуют модули, осуществляющие функциональные обязанности системы. Этот уровень запускается на сервере приложения. Реляционная СУБД хранит данные, требуемые уровню бизнес-логики. Этот уровень запускается на втором сервере — сервере базы данных.
Преимущества трехуровневой модели:
q упрощается такая модификация уровня, которая не влияет на другие уровни;
q отделение прикладных функций от функций управления БД упрощает оптимизацию всей системы.

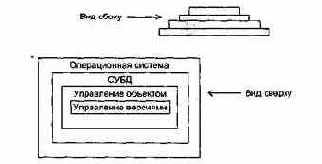

Модель абстрактной машины отображает многослойную систему (рис. 4.6).
Каждый текущий слой реализуется с использованием средств, обеспечиваемых слоем-фундаментом.
Рис. 4.6. Модель абстрактной машины
