Паттерн Наблюдатель
Паттерн Наблюдатель (Observer) задает между объектами такую зависимость «один-ко-многим», при которой изменение состояния одного объекта приводит к оповещению и автоматическому обновлению всех зависящих от него объектов.
Проблема. При разбиении системы на набор совместно работающих объектов появляется необходимость поддерживать их согласованное состояние. При этом желательно минимизировать сцепление, так как высокое сцепление уменьшает возможности повторного использования. Например, во многих случаях требуется отображение данных состояния в различных графических формах и форматах. При этом объекту, формирующему состояние, не нужно знать о формах его отображения — отсутствие такого интереса благотворно влияет на необходимое сцепление. Паттерн Наблюдатель можно применять в следующих случаях:
q когда необходимо организовать непрямое взаимодействие объектов уровня логики приложения с интерфейсом пользователя. Таким образом достигается низкое сцепление между уровнями;
q когда при изменении состояния одного объекта должны изменить свое состояние все зависимые объекты, причем количество зависимых объектов заранее неизвестно;
q когда один объект должен рассылать сообщения другим объектам, не делая о них никаких предположений. За счет этого образуется низкое сцепление между объектами.
Решение. Принцип решения иллюстрирует рис. 12.46. Ключевыми элементами решения являются субъект и наблюдатель. У субъекта может быть любое количество зависимых от него наблюдателей. Когда происходят изменения в состоянии субъекта, наблюдатели автоматически об этом уведомляются. Получив уведомление, наблюдатель опрашивает субъекта, синхронизуя с ним свое отображение состояния.
Рис. 12.46. Различные графические отображения состояния субъекта
Такое взаимодействие между элементами соответствует схеме издатель-подписчик. Издатель рассылает сообщения об изменении своего состояния, не имея никакой информации о том, какие объекты являются подписчиками.
На получение таких уведомлений может подписаться любое количество наблюдателей.

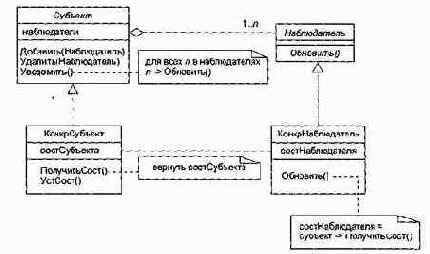

Структурная составляющая паттерна Наблюдатель представлена на рис. 12.47. В ней определены два абстрактных класса, Субъект и Наблюдатель. Кроме того, здесь показаны два конкретных класса, КонкрСубъект и КонкрНаблюдатель, которые наследуют свойства и операции абстрактных классов. Они подключаются к паттерну в процессе его настройки. Состояние формируется Конкретным субъектом, который унаследовал от Субъекта операции, позволяющие ему добавлять и удалять Конкретных наблюдателей, а также уведомлять их об изменении своего состояния. Конкретный наблюдатель автоматически отображает состояние и реализует абстрактную операцию Обновить() Наблюдателя, обеспечивающую обновление отображаемого состояния.
ПРИМЕЧАНИЕ
Курсивом в данном абзаце отображены имена абстрактных классов и операций (это требование языка UML).

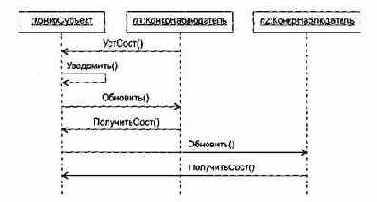

Динамическая составляющая паттерна Наблюдатель показана на рис. 12.48. На рисунке представлено поведение паттерна при взаимодействии субъекта с двумя наблюдателями.
Рис. 12.47. Структурная составляющая паттерна Наблюдатель
Рис. 12.48. Динамическая составляющая паттерна Наблюдатель
Результаты. Субъекту известно только об абстрактном наблюдателе, он ничего не знает о конкретных наблюдателях. В результате между этими объектами устанавливается минимальное сцепление (это достоинство). Изменения в субъекте могут привести к неоправданно большому количеству обновлений наблюдателей — ведь наблюдателю неизвестно, что именно изменилось в субъекте, затрагивают ли его произошедшие изменения (это недостаток).
Обозначение паттерна Наблюдатель приведено на рис. 12.49, где показано, что у него два параметра настройки — субъект и наблюдатель.
Рис. 12.49. Обозначение паттерна Наблюдатель
Эти параметры обозначают роли, которые будут играть конкретные классы, используемые при настройке паттерна на конкретное применение. Например, настройку паттерна на отображение текущего фильма кинофестиваля иллюстрирует рис. 12.50.
Рис. 12.50. Настройка паттерна Наблюдатель
Видим, что подключаемые конкретные классы (Кинопрограмма, Текущий фильм) соединяются с символом паттерна пунктирными линиями. Каждая пунктирная линия подписана ролью (именем параметра), которую играет конкретный класс в формируемой кооперации. Таким образом, в данном случае класс Кинопрограмма становится подклассом абстрактного класса Субъект в паттерне, а класс Текущий фильм — подклассом абстрактного класса Наблюдатель в паттерне.
