Отношения в диаграммах Use Case
Между актером и элементом Use Case возможен только один вид отношения — ассоциация, отображающая их взаимодействие (рис. 12.28). Как и любая другая ассоциация, она может быть помечена именем, ролями, мощностью.
Рис. 12.28. Отношение ассоциации
Между актерами допустимо отношение обобщения (рис. 12.29), означающее, что экземпляр потомка может взаимодействовать с такими же разновидностями экземпляров элементов Use Case, что и экземпляр родителя.
Рис. 12.29. Отношение обобщения между актерами
Между элементами Use Case определены отношение обобщения и две разновидности отношения зависимости — включения и расширения.
Отношение обобщения (рис. 12.30) фиксирует, что потомок наследует поведение родителя. Кроме того, потомок может дополнить или переопределить поведение родителя. Элемент Use Case, являющийся потомком, может замещать элемент Use Case, являющийся родителем, в любом месте диаграммы.
Рис. 12.30. Отношение обобщения между элементами Use Case
Отношение включения (рис. 12.31) между элементами Use Case означает, что базовый элемент Use Case явно включает поведение другого элемента Use Case в точке, которая определена в базе. Включаемый элемент Use Case никогда не используется самостоятельно — его конкретизация может быть только частью другого, большего элемента Use Case. Отношение включения является примером отношения делегации. При этом в отдельное место (включаемый элемент Use Case) помещается определенный набор обязанностей системы. Далее остальные части системы могут агрегировать в себя эти обязанности (при необходимости).
Рис. 12.31. Отношение включения между элементами Use Case
Отношение расширения (рис. 12.32) между элементами Use Case означает, что базовый элемент Use Case неявно включает поведение другого элемента Use Case в точке, которая определяется косвенно расширяющим элементом Use Case. Базовый элемент Use Case может быть автономен, но при определенных условиях его поведение может расширяться поведением из другого элемента Use Case.
Базовый элемент Use Case может расширяться только в определенных точках — точках расширения. Отношение расширения применяется для моделирования выбираемого поведения системы. Таким способом можно отделить обязательное поведение от необязательного поведения. Например, можно использовать отношение расширения для отдельного подпотока, который выполняется только при определенных условиях, находящихся вне поля зрения базового элемента Use Case. Наконец, можно моделировать отдельные потоки, вставка которых в определенную точку управляется актером.
Рис. 12.32. Отношение расширения между элементами Use Case
Рис. 12.33. Простейшая диаграмма Use Case для банка
Рис. 12.34. Диаграмма Use Case для обслуживания заказчика
Пример простейшей диаграммы Use Case, в которой использованы отношения включения и расширения, приведен на рис. 12.33.

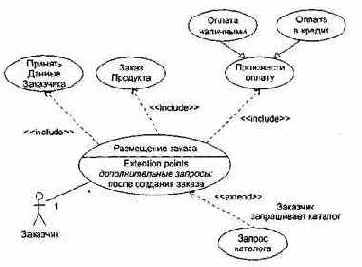

Как показано на рис. 12.34, внутри элемента Use Case может быть дополнительная секция с заголовком Extention points. В этой области перечисляются точки расширения. В указанную здесь точку дополнительные запросы вставляется последовательность действий от расширяющего элемента Use Case Запрос каталога. Для справки отмечено, что точка расширения размещена после действий, обеспечивающих создание заказа. На этом же рисунке отображены отношения наследования между элементами Use Case. Видно, что элементы Use Case Оплата наличными и Оплата в кредит наследуют поведение элемента Use Case Произвести оплату и являются его специализациями.
