Моделирование управления
Известны два типа моделей управления:
q модель централизованного управления;
q модель событийного управления.
В модели централизованного управления одна подсистема выделяется как системный контроллер. Ее обязанности — руководить работой других подсистем. Различают две разновидности моделей централизованного управления: модель вызов-возврат (рис. 4.7) и Модель менеджера (рис. 4.8), которая используется в системах параллельной обработки.

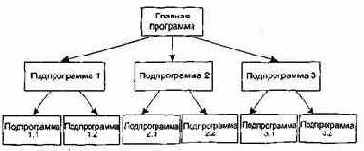

Рис. 4.7. Модель вызов-возврат
В модели событийного управления системой управляют внешние события. Используются две разновидности модели событийного управления: широковещательная модель и модель, управляемая прерываниями.

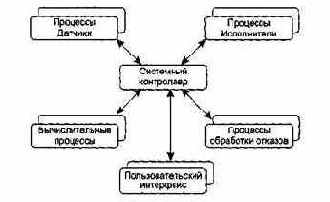

Рис. 4.8. Модель менеджера
В широковещательной модели (рис. 4.9) каждая подсистема уведомляет обработчика о своем интересе к конкретным событиям. Когда событие происходит, обработчик пересылает его подсистеме, которая может обработать это событие. Функции управления в обработчик не встраиваются.
Рис. 4.9. Широковещательная модель

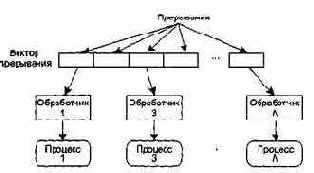

Рис. 4.10. Модель, управляемая прерываниями
В модели, управляемой прерываниями (рис. 4.10), все прерывания разбиты на группы — типы, которые образуют вектор прерываний. Для каждого типа прерывания есть свой обработчик. Каждый обработчик реагирует на свой тип прерывания и запускает свой процесс.
